详细介绍
Ⅰ、设备简介及技术参数
ZMJ20铸件冒口分离机的组成：

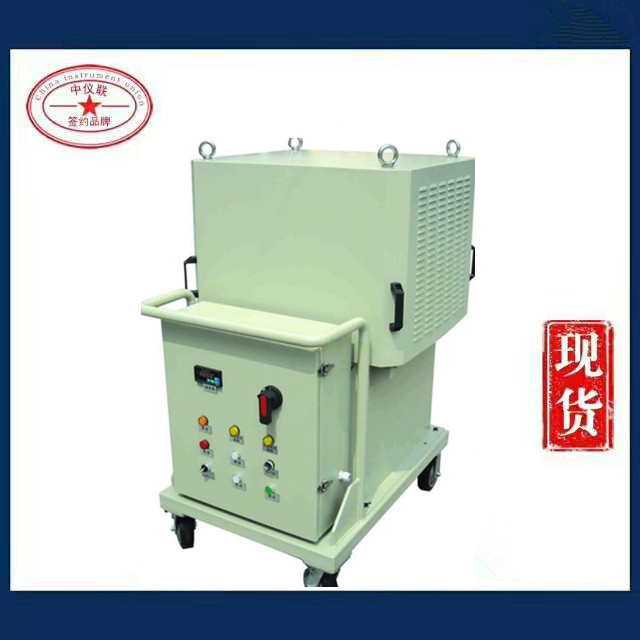

1）.动力系统：由电动机、高压油泵、回油滤油器、冷却器及电磁阀等组成的液压站作为本设备的动力系统，负责驱动设备。

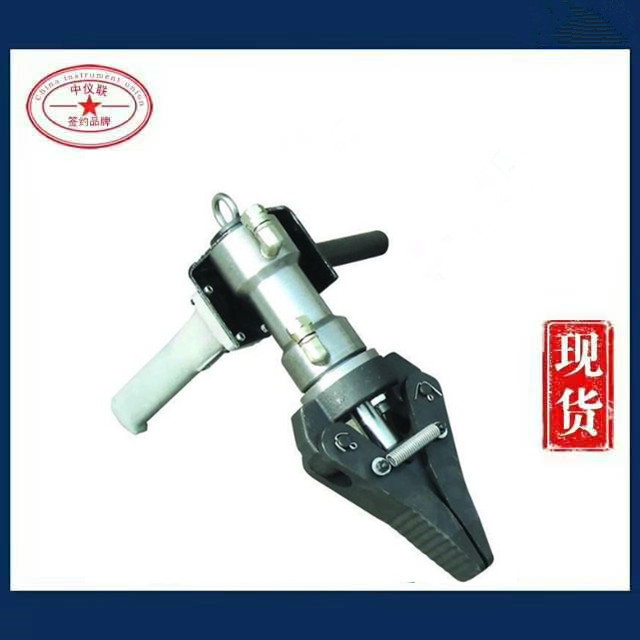

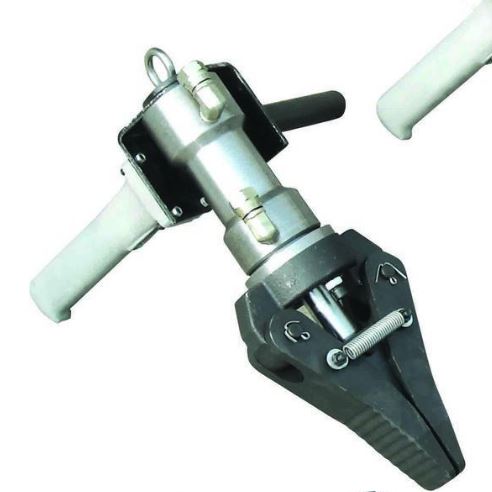

A.钳头：楔型钳头用于去除铸件浇冒口。
B.吊具：使钳头可在1.5米——2.5米高度范围活动。
C.转臂：转臂立柱高度2.5米，转臂长度2米，可使钳头在2米半径范围内自由移动180度。
D.旋转钳头：钳头可280度旋转，使用轻松。
E.高压油管：连接钳头与液压站。
F.电控系统：本设备采用PLC可编程序控制控制运行电动机及相关的各部工作从而提升可靠性。
2).技术参数：
a.钳口厚度：16mm（带防滑齿）
b.钳口宽度：40mm
c.楔铁行程：70mm
d.工作压力：26Mpa
e.油箱容量：130升
f.电机功率：5.5KW
g.去除冒口颈尺寸：50mm×50mm
h.工作效率：35次/分钟
2)主要原件产地
|
序号 |
名 称 |
厂 家 |
|
1 |
电动机 |
安徽皖南 |
|
2 |
高压油泵 |
日本不二越 |
|
3 |
电磁换向阀 |
日本不二越 |
|
4 |
溢流阀 |
北京华德 |
|
5 |
回油滤油器 |
温州黎明液压 |
|
6 |
冷却器 |
无锡正瑞 |
|
7 |
PLC可编程序控制器 |
西门子 |
|
8 |
断路器 |
西门子 |
|
9 |
接触器 |
西门子 |
|
10 |
直流电源 |
台湾明纬 |
|
11 |
中间继电器 |
欧姆龙 |
|
12 |
固态继电器 |
欧姆龙 |
|
13 |
按钮 |
施耐德 |
|
14 |
弹簧平衡器 |
远藤 |
|
15 |
油缸密封件 |
台湾汉生 |
|
16 |
压力变送器 |
德国ADL |
|
17 |
高压油管 |
青岛橡六 |
2、供货范围
|
序号 |
名称 |
主要参数 |
数量 |
|
1 |
铸件冒口分离机 |
|
|
|
1.1 |
液压站 |
|
1台 |
|
1.2 |
机头总成 |
|
1套 |
|
1.3 |
电控箱 |
|
1个 |
|
1.4 |
弹簧平衡器 |
|
1个 |
|
1.5 |
滑车 |
|
1个 |
|
1.6 |
转臂立柱 |
转臂2.5高2米长 |
1套 |
|
1.7 |
液压油管 |
7米 |
2根 |
|
2 |
随机备件 |
|
|
|
2.1 |
鄂板 |
|
1套 |
|
2.2 |
液压油缸密封件 |
|
1套 |
|
2.3 |
油管用密封件 |
|
1套 |
|
2.4 |
手柄开关 |
|
1个 |
|
3 |
使用说明书 |
中文版 |
1套 |
图片欣赏

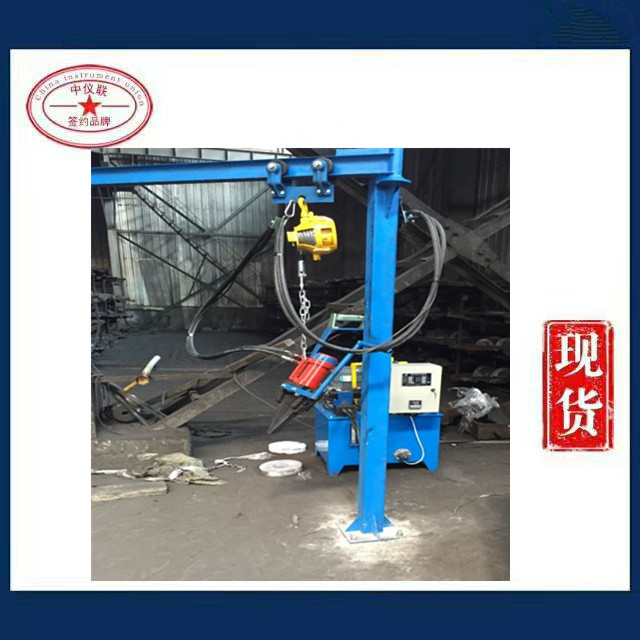

ZMJ20 铸件冒口分离机 |
 ZMJ30铸件冒口分离机 |
 超高压冒口分离 |
