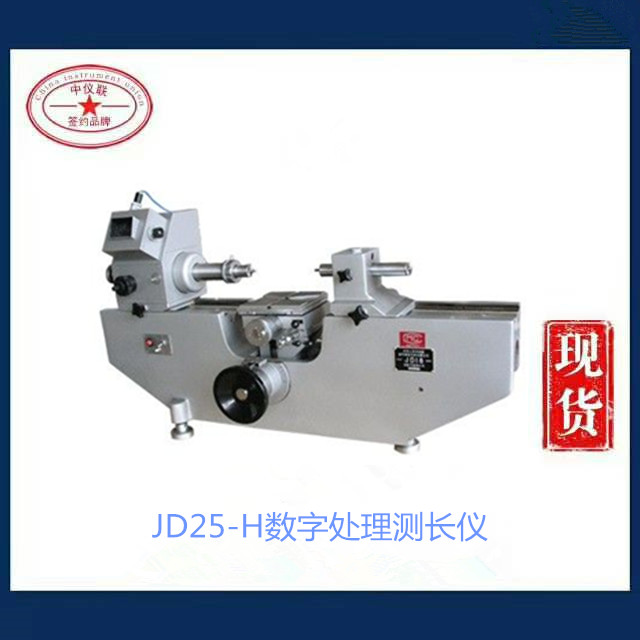

JD25-H数字处理测长仪

产品特点

基座选用优质铸铁，经长期自然时效处理，稳定性好；

测量主轴采用优化方形设计，确保测量时运动性能的稳定性；

拥有多种功能强大的附件可选，能满足不同测量要求；
光栅照明系统采用低电压、小电流、体积小、寿命 长的红外发光器件做光源；



仪器采用了高精密的测量系统，符合阿贝原理，测量精度高；
采用进口光栅系统，精度高，稳定可靠；测 量主轴采用优化方形设计，确保测量时运动性能的稳定性；与电脑相连，软件功能强大，可对示值误差和温度造成的测量误差进行修正，并具有自动判别拐点的功能。

产品用途

JD25-H万能测长仪是一种用于绝对测量和相对测量的长度计量仪器，因其精确地应用了阿贝比较原理和采用了高精密的测量系统，因而具有较高的测量精度。该仪器主要应用于金属加工工业，特别是在机器制造、工具及量具制造和仪器制造等企业计量室和各级专业计量部门。与传统的万能测长仪不同的是：JD25-H数据处理万能测长仪采用光栅数显技术,是光、机、电、算一体化的高技术产品，大大提高了仪器的准确性和操作效率。同时，又增加了多种附件，通过各种附件的组合可实现一些特殊的测量，提高了其“万能性”。
其主要测量对象包括：
a. 光滑圆柱形零件(轴、孔、塞规、环规等)；
b. 内、外螺纹、螺纹塞规、螺纹环规的中径；
c. 带平行平面的零件(卡规、量棒、量块)。

技术参数

万能工作台：
安装面积（mm ）：160×160
高度调节范围（mm）：0~100
横向行程：25mm
绕Y轴倾斜：±3°
工作台转动：±4°
允许荷重：10kg
测帽内径配合尺寸：φ6H7
测帽杆与测帽内径
配合的外径尺寸：φ6g6
测量范围
外尺寸（mm）：绝对测量0—100，相对测量0—670
内尺寸（mm）：使用小测钩（最大伸入深度12，最大臂厚50）时， 10~400
使用大测钩（最大伸入深度50，最大臂厚85）时，30~370
用电测测钩（mm）：1~60
用万能测钩（mm）：14~112
内螺纹中径测量（mm）：
使用小测钩时（螺纹小径13~30）
使用大测钩时〔螺纹小径31-（70-臂厚）×2〕
螺距：0.5~6
外螺纹中径测量（mm）：最大200，螺距：1~6
测量力(N)：0、1.5、2.5
数字显示当量：0.0001mm
仪器示值变动性：外尺寸测量时，2σ≤0.3μm
内尺寸测量时，2σ≤0.5μm
仪器准确度（20℃±0.2℃时）
准确度： 外尺寸绝对测量时，仪器准确度为0.4μm，内尺寸测量时，仪器准确度为0.8μm
仪器外形尺寸（mm）：长X宽X高=960X390X450
仪器净重：150kg
仪器使用环境：室温20℃±0.5℃，相对湿度不应超过60%

JD-18投影万能测长仪

产品特点

投影屏采用腊屏技术，成像清晰，视场亮度均匀；

底座采用经长期时效处理的优质铸铁，刚性强，稳定性好；

采用双套线与单线读数系统，瞄准精度高，测量准确；

工作台可多方向运动、旋转和偏摆，可方便不同形状零件的检测；

具有顶针架、测钩、测帽等多种附件，测量范围广。



产品用途

投影万能测长仪是一种由精密机械、光学系统和电气部分相结合起来的长度计量仪器。本仪器用于对零件尺寸进行直接测量和比较测量，并且使用仪器所附有的专用设备可进行各种特殊测量工作。使用范围如下：

外尺寸

平行平面被测件的测量，如：量块；

球形平面被测件的测量，如：量棒、钢球；

柱形面被测件的测量，如：圆柱体。

内尺寸

平行平面被测件的测量，如：卡板；

孔径的测量，如：环规。

螺纹：

内外螺纹中径的测量。

比较测量：

采用卧式投影光学计管及大小活动测钩，可进行内外尺寸比较测量。



技术参数

测量范围

直接测量(mm)：0～100

比较测量（mm)：

外尺寸：0～500

内尺寸：  使用大小测钩：10～200

 使用电眼测量装置：1～20

 外螺纹中径测量时：0~180

 内螺纹中径测量时：14～140

分格值：0.001mm

测量力：1.5N～2.5N

仪器测量稳定性

外尺寸测量：0.3μm

内尺寸测量：0.5μm

仪器准确度

外尺寸测量：≤(1+L/200)μm

内尺寸测量：≤(1.5+L/100)μm

L为被测件长度，单位：mm

万能工作台

测微鼓分度值：0.01mm

横向行程：25mm

垂向行程：100mm

最大承重：10kg

顶针架

最大夹持直径：长度小于85mm时：φ180mm

 长度等于200mm时：φ20mm

测帽内径配合尺寸：φ6H7

测量杆与测帽内径配合的外径尺寸：φ6g6

仪器外形尺寸(mm)：1000x370x620

仪器重量：127kg
