SJ5700轮廓测量仪

简单介绍

详细介绍

产品型号：SJ5700-200
产品名称：SJ5700轮廓测量仪
测量范围：X轴（0-200）mm，Z1轴±25mm，Z轴0-450mm
X轴示值误差：±（0.8+2L/100）μm，其中L为水平测量长度，单位：mm
Z1轴示值误差：±（1.6+丨2H丨/100）μm，其中H为垂直测量高度，单位：mm
测量速度：0.05-5mm/S
测量力：10-150mN
分辨率：0.01μm
主要特点：精度高、使用方便、功能强
生产企业：深圳市中图仪器股份有限公司

注释：更多详细产品信息，请自行下载解决方案查阅或者联系我们获取

一、产品描述

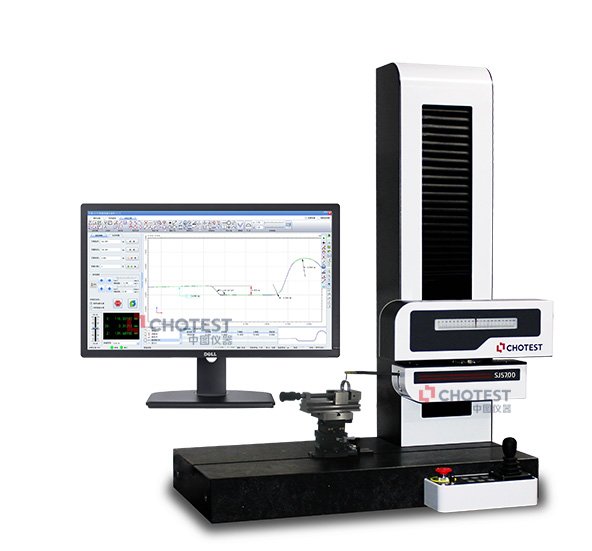

SJ5700轮廓测量仪采用进口高精度光栅测量系统、高精度研磨导轨、高性能非接触直线电机、音圈电机测力系统、高性能计算机控制系统技术，实现对各种工件表面轮廓进行测量和分析。通过高精度研磨导轨、高性能直线电机保证测量的高稳定性及直线度，采用进口高精度光栅测量系统建立工件表面轮廓的二维坐标，计算机通过修正算法对光栅数据进行修正，最终还原出工件轮廓信息并以曲线图显示出来，通过软件提供的分析工具可对轮廓进行各种参数分析。

轮廓仪为全自动测量设备，操作者只需装好被测工件，在检定软件上设定扫描的开始、结束位置，点击“开始”按钮，测针会自动接触工件表面，并按设定的位置扫描；在进行轮廓扫描的过程中，软件界面会实时描绘轮廓曲线；扫描结束后，操作者可通过轮廓分析工具对生成的轮廓曲线进行分析，得到如直线度、圆度、角度、距离、间距等轮廓参数。

系统软件为简体中文操作系统，操作方便。
