详细介绍
仪器名称：

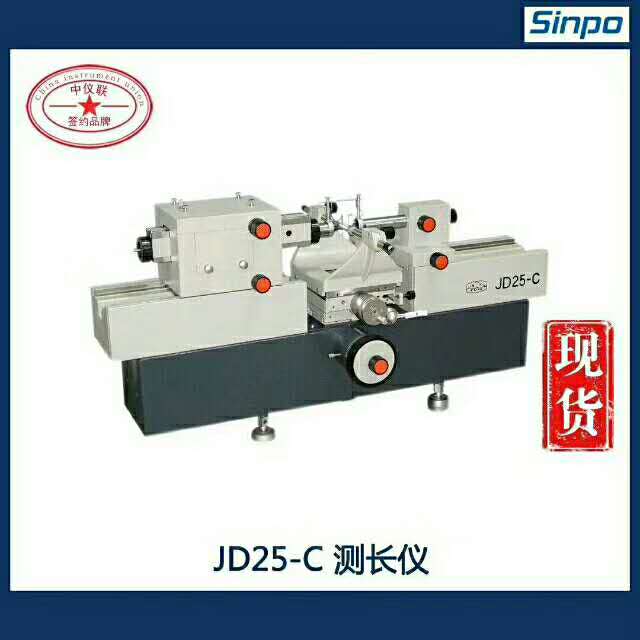

数据处理万能测长仪
仪器型号：
JD25-C
技术参数，内容如下：
1. 仪器名称：数据处理万能测长仪
2. 仪器型号：JD25-C
3．仪器特点：
●基座选用优质铸铁，经长期自然时效处理，稳定性好；
●测量主轴采用优化方形设计，确保测量时运动性能的稳定性；
●拥有多种功能强大的附件可选，能满足不同测量要求；
●光栅照明系统采用低电压、小电流、体积小、寿命长的红外发光器件做光源；
●采用了高精密的测量系统，符合阿贝原理，测量精度高；
●软件功能强大，不仅能对示值误差进行修正，同时还能自动修正由温度造成的测量误差，且软件带有自动判别拐点功能。
4．仪器用途：
JD25-C数据处理万能测长仪是光、机、电、算一体化的长度计量仪器，除可用于对零件的内外尺寸进行绝对测量和比较测量外，还可使用仪器所带的专用附件组合进行各种特殊测量，该仪器主要应用于机械制造业，工具、量具制造及精密仪器制造等各级计量鉴定部门和企业的计量室。
其主要测量对象包括：
◎光滑圆柱形零件（轴、孔、塞规、环规等）；
◎内螺纹、外螺纹、螺纹塞规、螺纹环规的中径。
5．规格参数：
5.1万能工作台：
安装面积（mm2）：160×160
高度调节范围（mm）：0~100
横向行程：25mm
绕Y轴倾斜：±3°
工作台转动：±4°
允许荷重：10kg
测帽内径配合尺寸：φ6H7
配合的外径尺寸：φ6g6
5.2测量范围：
外尺寸（mm）：绝对测量0—100 相对测量0—670
内尺寸（mm）：使用小测钩（最大伸入深度12，最大臂厚50）时，13~400
使用大测钩（最大伸入深度50，最大臂厚85）时，30~370
用电测测钩（mm）：1~60
用万能测钩（mm）：14~112
内螺纹中径测量（mm）：使用小测钩时（螺纹小径13~30）
使用大测钩时〔螺纹小径31-（70-臂厚）×2〕螺距：0.5~6
外螺纹中径测量（mm）：最大200，螺距：1~6
5.3测量力(N)：0、1.5、2.5
5.4数字显示当量：0.0001mm
5.5仪器示值变动性：外尺寸测量时，2σ≤0.3μm
内尺寸测量时，2σ≤0.5μm
5.6测量准确度：外尺寸绝对测量时，仪器准确度为0.5μm。
内尺寸测量时，仪器准确度为1μm。
5.7仪器外形尺寸（mm）：长×宽×高=960×390×450
5.8仪器净重：150kg
5.9仪器使用环境：室温20℃±0.5℃，相对湿度不应超过60%。
6.仪器配置
|
序号 |
名 称 |
单位 |
数量 |
备 注 |
|
1 |
万能测长仪主机 |
|
|
|
|
a. 基座 |
件 |
1 |
|
|
|
b. 数字式阿贝头 |
件 |
1 |
|
|
|
c. 尾座 |
件 |
1 |
|
|
|
d. 尾管 |
件 |
1 |
|
|
|
2 |
内测装置 |
|
|
|
|
a. 大测钩 |
对 |
1 |
|
|
|
b. 小测钩 |
对 |
1 |
|
|
|
c. 标准环规（φ14，φ50） |
件 |
各1 |
|
|
|
d. 固定尾管 |
件 |
1 |
|
|
|
3
|
电测装置 |
|
|
|
|
a. 绝缘工作台 |
件 |
1 |
|
|
|
b. 球形测量头 |
套 |
1 |
二种各一件 |
|
|
c. 支持臂 |
件 |
1 |
|
|
|
d. 5W变压器 |
件 |
1 |
|
|
|
4
|
内螺纹中径测量装置 |
|
|
|
|
a. 圆形浮动工作台 |
件 |
1 |
|
|
|
b. 球形测头 |
套 |
1 |
共11对 |
|
|
c. 60°测规 |
对 |
1 |
|
|
|
d. 量块研合架 |
只 |
2 |
长、短各一（包括基准挡块一对） |
|
|
5 |
外螺纹中径测量装置 |
|
|
|
|
a. 三针支架 |
对 |
1 |
|
|
|
b. 水平顶针架 |
件 |
1 |
|
|
|
6 |
其它 |
|
|
|
|
a. 测帽 |
|
|
|
|
|
φ2小平面测帽 |
件 |
2 |
|
|
|
φ8中平面测帽 |
件 |
2 |
|
|
|
φ14大平面测帽 |
件 |
2 |
|
|
|
中刃形测帽 |
件 |
2 |
|
|
|
R20 球面测帽 |
件 |
2 |
|
|
|
b. 固定测头（长） |
件 |
1 |
|
|
|
c. 压板 |
|
|
|
|
|
长螺杆压板 |
件 |
3 |
|
|
|
弹性压板 |
件 |
1 |
|
|
|
d. 支架 |
|
|
|
|
|
单V型支架 |
件 |
1 |
|
|
|
双V型支架 |
件 |
1 |
|
|
|
e. 工作台升降平衡扳手组 |
件 |
1 |
|
|
|
f. 防尘罩 |
件 |
1 |
|
|
|
g. 控制器 |
件 |
1 |
|
|
|
h. 开关电源适配器 |
件 |
1 |
|
|
|
7 |
条形垫铁（低） |
对 |
1 |
|
|
8 |
一字螺丝刀 |
件 |
1 |
|
|
9 |
M3、M4内六角扳手 |
件 |
各1 |
|
|
10 |
一维数据处理系统 |
|
|
|
|
计算机 |
台 |
1 |
|
|
|
打印机 |
台 |
1 |
|
|
|
一维计算机辅助测试软件磁盘 |
份 |
1 |
|
|
|
11 |
技术文件 |
|
|
|
|
产品使用说明书 |
本 |
1 |
|
|
|
一维计算机辅助测试软件使用说明书 |
本 |
1 |
|
|
|
计算机随机资料及打印机随机资料 |
套 |
1 |
|
|
|
产品出厂合格证 |
份 |
1 |
|
|
|
产品装箱单 |
份 |
1 |
|
|
|
选 购 件 |
||||
|
1 |
55°测规 |
对 |
|
|
|
2 |
电脑流动车 |
部 |
|
|
|
3 |
电脑椅 |
只 |
|
|
|
4 |
JX13CF3仪器台 |
件 |
|
|
|
5 |
万能测钩 |
件 |
|
|
|
6 |
万能测钩脚（三种各一件） |
套 |
|
|
|
7 |
倾斜固定架 |
件 |
|
|
|
8 |
十字固定架 |
件 |
|
|
|
9 |
小刃形测帽 |
件 |
|
|
|
10 |
固定测头（中、短） |
套 |
|
|
|
11 |
条形垫铁（高） |
对 |
|
|
|
12 |
表架组 |
件 |
|
|
7.售后服务：
整机免费保修12个月、免安装费、调试费。
免技术咨询费，终身维护、标准工作日热线服务。
电话预约上门，4小时有效回应，72小时内服务到位，终身服务。
