详细介绍

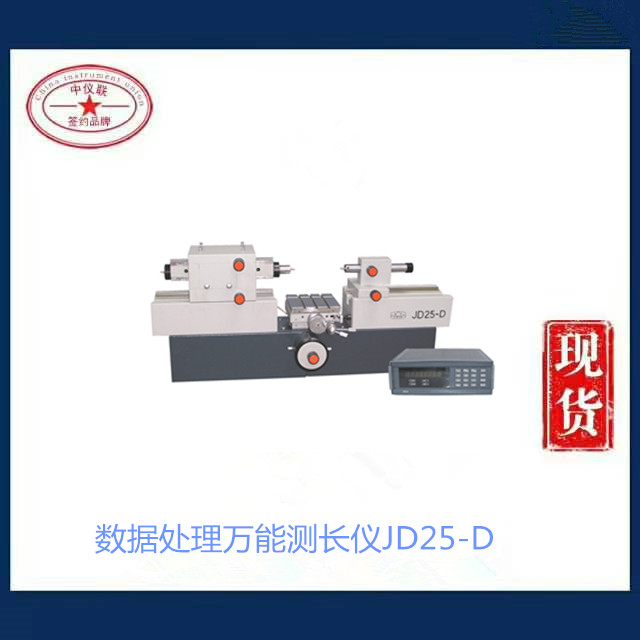

数字式万能测长仪JD25-D
技术参数
仪器名称：
数字式万能测长仪
仪器型号：
JD25-D
仪器价格：
168000.00RMB（含13%税）
技术参数，内容如下：
1. 仪器名称：数字式万能测长仪
2. 仪器型号：JD25-D
3．仪器特点：
●基座选用优质铸铁，经长期自然时效处理，稳定性好；
●测量主轴采用优化方形设计，确保测量时运动性能的稳定性；
●拥有多种功能强大的附件可选，能满足不同测量要求；
●光栅照明系统采用低电压、小电流、体积小、寿命长的红外发光器件做光源；
●采用了高精密的测量系统，符合阿贝原理，测量精度高；
●采用光栅数显技术，配备数显箱，测量长度值以数字显示，直观、方便。
4．仪器用途：
JD25-D数字式万能测长仪是一种用于绝对测量和相对测量的长度计量仪器，广泛应用于机械制造业、工具、量具制造业及仪器仪表制造业等企业的计量室和各级专业计量鉴定部门。
主要测量对象包括：
◎光滑圆柱形零件，如轴、孔、塞规、环规等；
◎内螺纹、外螺纹的中径，如螺纹塞规、螺纹环规等；
◎带平行平面的零件，如卡规、量棒、较低等级的量块等。
5．规格参数：
5.1万能工作台：
安装面积（mm2）：160×160
高度调节范围（mm）：0~100
横向行程：25mm
绕Y轴倾斜：±3°
工作台转动：±4°
允许荷重：10kg
测帽内径配合尺寸：φ6H7
测帽杆与测帽内径：
配合的外径尺寸：φ6g6
5.2测量范围：
外尺寸（mm）：
绝对测量0—100
相对测量0—670
内尺寸（mm）：
使用小测钩（最大伸入深度12，最大臂厚50）时，10~400
使用大测钩（最大伸入深度50，最大臂厚85）时，30~370
用电测测钩（mm）：1~60
用万能测钩（mm）：14~112
内螺纹中径测量（mm）：
使用小测钩时（螺纹小径13~30）
使用大测钩时〔螺纹小径31-（70-臂厚）×2〕
螺距：0.5~6
外螺纹中径测量（mm）：最大200，螺距：1~6
5.3测量力(N)：0、1.5、2.5
5.4数字显示当量：0.0001mm
5.5仪器示值变动性：
外尺寸测量时，2σ≤0.3μm
内尺寸测量时，2σ≤0.5μm
5.6测量准确度：
外尺寸绝对测量时，（0.5+L/200） μm
内尺寸测量时，仪器准确度为（1+L/100） μm
式中L为测量尺寸，单位：mm
5.7仪器外形尺寸（mm）：
长X宽X高=960X390X450
5.8仪器净重：150kg
5.9仪器使用环境：室温20℃±0.5℃，相对湿度不应超过60%
6.仪器配置
|
序号 |
名 称 |
单位 |
数量 |
备 注 |
|
1 |
数字式万能测长仪主机 |
|
|
|
|
a. 基座 |
件 |
1 |
|
|
|
b. 数字式阿贝头 |
件 |
1 |
|
|
|
c. 尾座 |
件 |
1 |
|
|
|
d. 尾管 |
件 |
1 |
|
|
|
2 |
内测装置 |
|
|
|
|
a. 大测钩 |
对 |
1 |
|
|
|
b. 小测钩 |
对 |
1 |
|
|
|
c. 标准环规（φ14，φ50） |
件 |
各1 |
|
|
|
d. 固定尾管 |
件 |
1 |
|
|
|
3
|
电测装置 |
|
|
|
|
a. 绝缘工作台 |
件 |
1 |
|
|
|
b. 球形测量头 |
套 |
1 |
二种各一件 |
|
|
c. 支持臂 |
件 |
1 |
|
|
|
d. 5W变压器 |
件 |
1 |
|
|
|
4
|
内螺纹中径测量装置 |
|
|
|
|
a. 圆形浮动工作台 |
件 |
1 |
|
|
|
b. 球形测头 |
套 |
1 |
共11对 |
|
|
c. 60°测规 |
对 |
1 |
|
|
|
d. 量块研合架 |
只 |
2 |
长、短各一（包括基准挡块一对） |
|
|
5 |
外螺纹中径测量装置 |
|
|
|
|
a. 三针支架 |
对 |
1 |
|
|
|
b. 水平顶针架 |
件 |
1 |
|
|
|
6 |
数显箱 |
台 |
1 |
|
|
7 |
防尘罩 |
件 |
1 |
|
|
序号 |
名 称 |
单位 |
数量 |
备 注 |
|
8 |
其它 |
|
|
|
|
a. 测帽 |
|
|
|
|
|
φ2小平面测帽 |
件 |
2 |
|
|
|
φ8中平面测帽 |
件 |
2 |
|
|
|
φ14大平面测帽 |
件 |
2 |
|
|
|
中刃形测帽 |
件 |
2 |
|
|
|
R20 球面测帽 |
件 |
2 |
|
|
|
b. 固定测头 |
件 |
1 |
长 |
|
|
c. 压板 |
|
|
|
|
|
长螺杆压板 |
件 |
3 |
|
|
|
弹性压板 |
件 |
1 |
|
|
|
d. 支架 |
|
|
|
|
|
单V型支架 |
件 |
1 |
|
|
|
双V型支架 |
件 |
1 |
|
|
|
e. 工作台升降平衡扳手组 |
件 |
1 |
|
|
|
9 |
技术文件 |
|
|
|
|
产品使用说明书 |
本 |
1 |
|
|
|
数显箱使用说明书 |
本 |
1 |
|
|
|
产品出厂合格证 |
份 |
1 |
|
|
|
产品装箱单 |
份 |
1 |
|
|
|
选 购 件 |
||||
|
1 |
55°测规 |
对 |
|
|
|
2 |
仪器台 |
件 |
|
|
|
3 |
万能测钩 |
件 |
|
|
|
4 |
万能测钩脚（三种各一 件） |
套 |
|
|
|
5 |
倾斜固定架 |
件 |
|
|
|
6 |
十字固定架 |
件 |
|
|
|
7 |
小刃形测帽 |
件 |
|
|
|
8 |
固定测头（中、短各一） |
套 |
|
|
|
9 |
条形垫铁（高、低各一） |
对 |
|
|
|
10 |
表架组 |
件 |
|
|
|
11 |
塑料文件柜 |
件 |
|
|
7.售后服务：
整机免费保修12个月、免安装费、调试费。
免技术咨询费，终身维护、标准工作日热线服务。
电话预约上门，4小时有效回应，72小时内服务到位，终身服务。
