三目倒置金相显微镜HYZX-20MW型

一、仪器概述:

鉴别和分析各种金属和合金材料的组合结构，广泛应用在工厂或实验室进行铸件质量的鉴定；原材料的检验或材料处理后的金相组织分析；以及对表面喷涂等一些表面现象进行研究工作。是钢铁、有色金属材料、铸件、镀层的金相分析；地质学的岩相分析；以及工业领域对化合物、陶瓷等进行微观研究的有效手段，是金属学和材料学研究材料组织结构的必备仪器，也广泛应用于生物、医学和教学等领域。

越来越多的研究已不满足常规的金相显微及照相方式，将显微成像输入微机，由微处理器对图像作各种后期处理，是同步于当今世界在显微领域新技术。

图像金相显微镜，接入了高清晰度的CCD摄像系统，由计算机对图像进行处理、编辑、保存和输出（如打印等）或进入多媒体系统及电子信箱。

如果进一步接入图像分析计算机操作系统，还可以进一步对金相图谱进行研究分析，或对图像作精密测量，及多功能的图像形态分析、统计及输出图文报告

使用专业的金相物镜及平场目镜，成像质量好，分辨率高，观察舒适。

提供优越的图像质量和稳固可靠的机械结构。

选配相应的摄影摄像附件，可对观察图像进行采集和保存，配电脑和专业金相分析软件

图像进行金相图像分析。

操作简便，附件齐全，广泛应用于教学科研金相分析、半导体硅晶片检测、地址矿物分

析、精密工程测量等领域。

二、详细技术参数

FMIA2021版金相图像分析软件系统

名  称	规  格
结    构	铰链式三目，45°倾斜，双边±5屈光度可调，瞳距调节范围：54-75mm， 固定式分光比，双目:三目=80%:20% 。
放大倍数	50×～ 500×。
物    镜	长工作距平场消色差专业金相物镜5X，10X，20X，50X
目    镜	高眼点大视野平场目镜PL10X/18mm 。
测 微 尺	格值0.01㎜/1㎜。
载 物 台	三层机械移动平台，面积180mmX155mm，右手低手位控制，行程:75mm×40mm;  金属载物台板，中心孔直径φ12mm 。
调焦机构	低手位粗微调同轴调焦机构，粗动每转行程38 mm；微调精度2um，带松紧调节机构.
照明系统	落射式柯拉照明，带可变孔径光阑和中心可调视场光阑，自适应100V-240V电压。单颗5W 暖色 LED灯， ( 可选6V30W卤素灯)，光强连续可调。
光学系统	有限远色差校正系统。
偏光装置	起偏镜和检偏镜均可移出光路，检偏镜插板可360°旋转 。 （选配）
电    源	220VAC（50Hz）
金相分析软件	金相自动分析系统JX2021版本
	500万像素图谱摄像
	0.5X适配镜
	测微尺 （精度为0.01mm）

概述：

FMIA2021版金相图像分析软件系统，是我司结合目前铸造企业、汽车配件企业、热处理企业、轴承钢行业、电力系统行业、铁路配件行业、以及各相关检测公司对金相检测的需求，提高产品合格率，助力各实验室检验水平的提升，我们搜集各行业专家老师的需求意见，开发本套FMIA2020版金相图像分析软件系统。

软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求。根据不同行业需求指定开放相关类别，满足行业检测要求。

鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以度身定制和录入。

特性：

软件安装更直观简洁

全新的软件安装、注册、标定引导模式，简单明了，通过默认提示即可完成。

正版软件保证体系

软件安装完成后，首先进行正版软件激活，其次进行电脑硬件ID注册，从而保证客户正版权益。

需求标准可定制

标准检测模块外，可根据客户需求，特殊定制检测模块，如：企业标准、特殊行业标准等。

报告模板可修改

可为不同企业量身定做报告模板。

正版软件可升级

依据国家标准化委员会标准推行时间，进行软件免费升级。

适用电脑系统广

本软件可在Windows 7、Windows10 下安装运行。

最新的金相软件标准：---部分摘选

GB/T 6394-2017晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）

GB/T 10561-2005/ISO 4967:1998钢中非金属夹杂物含量的测定

GB/T 7216-2009灰铸铁：石墨分布形状、石墨长度、珠光体数量、碳化物数量等

GB/T 9441-2009球墨铸铁：球化率、石墨大小、珠光体数量、碳化物数量等

GB/T 26656-2011蠕墨铸铁：石墨形态、蠕化率、珠光体数量、磷共晶数量、碳化物数量等

GB/T 18254-2016高碳铬轴承钢金相检验

GB/T 34891-2017滚动轴承_高碳铬轴承钢零件热处理技术条件

GB/T 1499.2-2018钢筋混凝土用钢第2部分：热轧带肋钢筋

GB/T 1299-2014工模具钢

GB/T 3246.1-2012变形铝及铝合金制品组织检验方法_第1部分_显微组织检验方法

GB/T 13925-2010铸造高锰钢：未溶碳化物的级别、析出碳化物的级别、过热碳化物的级别

JB/T 7946-2017铸造铝合金金相

JB/T 1255-2014滚动轴承_高碳铬轴承钢零件热处理技术条件

JB/T 9986-2013工具热处理金相检验

QC/T 262-1999汽车渗碳齿轮金相检验：马氏体针长、碳化物、奥氏体评级、奥氏体含量

QC/T 502-1999汽车感应淬火零件金相检验

QC/T 553-2008汽车发动机铸造铝活塞 金相检验

TB/T2942.2-2018机车车辆用铸钢件 第二部分：金相组织检验图谱。

TB/T 2478-1993弹条金相组织评级图

TB/T 2451-1993铸钢中非金属夹杂物金相检验

TB/T 2944-1999铁道用碳素钢锻件

DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加珠光体球化组织特征

DL/T 773-2016 火电厂用12Cr1MoV 钢球化评级标准_铁素体加贝氏体或贝氏体球化组织特征

DL/T 1422-2015 18Cr-8Ni系列奥氏体不锈钢锅炉管显微组织老化评级标准

ISO 4499-2016硬质合金--显微结构的金相测定

ASTM A262-2015奥氏体不锈钢晶间腐蚀敏感性检测规程

ASTM E45-2013钢中夹杂物含量的评定方法

软件系统内包含了150个类别约700个常用子模块，基本上覆盖了常用的金相标准，适应绝大多数单位金相分析和检验的要求；

基本功能：

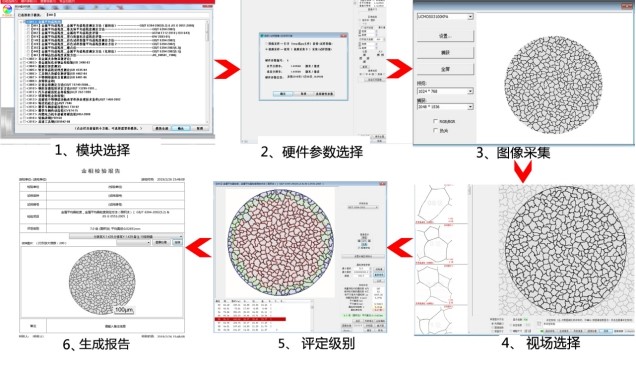

1、评定级别

正确选择材料的执行标准，通过金相显微镜的摄像系统，把试样金相组织图片捕获拍照，进入评定级别界面：

（1）自动评级：在金相标准中有定量标准的（比如计算公式，百分比范围等），软件自动评级，给出金相级别，生成金相检测报告。

（2）比较评级：软件还可以根据样图和图库中的图谱进行对比，人为确定级别。

1、几何测量

软件提供了距离、矩形、圆形、多边形、折线长度、角度、直线夹角、弧度，点到圆心测量等多种测量工具，来满足用户的基本几何测量功能，得到相关测量数据。

（1）数据导出：测量后的数据，可生成专用的图文并茂测量报告，也可直接导入EXCEL。

（2）保存图像：测量后的数据，可以实现与图片的自动融合，直观明了展示测量部位的准确性。

2、查看图库

软件提供了查看图库功能，为用户提供了最新的国家标准级别图库。

3、定倍打印

软件提供了定倍打印功能，用户可以根据实际打印倍数要求，实现图片的定倍打印。

4、图像拼接

对于需要检测更大视场要求的客户，软件中提供了图像拼接功能，来实现更大视场图像拍摄的需求，解决了显微镜视野范围不足所造成的无法拍摄图片的尴尬。

5、专业功能

为客户提供了专业功能定制窗口，可以根据客户的需求定制相关功能模块：如图像的共聚焦、三维光图、图像数据库、图像对比。

FMIA2021版金相分析软件系统组成：

1、软件程序FMIA2021（U盘）；

2、加密狗：USB型+动态码验证；

3、文字资料：《使用说明书》（在U盘上）；

4、0.01mm测微标尺。

5、CCD摄像装置。

6、适配镜接口。
