详细介绍
威而信简介
专注精密测量行业20年！
通过ISO9001:2000国际质量体系认证；
通过高新技术企业认证；
轮廓仪行业标准的起草单位；
通过出口欧盟CE认证；
产品多样化：可根据客户需要订做；
总价： 人民币 7.1万 （RMB） （含13%增值税）

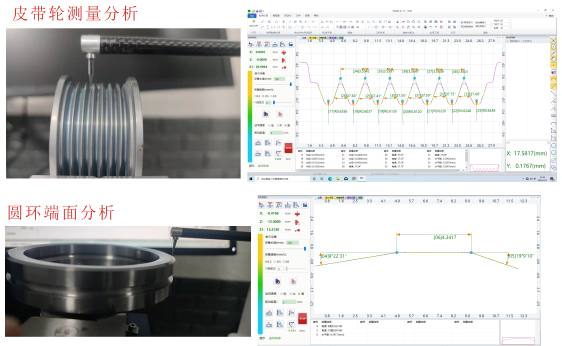

测量功能
尺寸：包含水平距离、垂直距离、线性距离、半径、直径
夹角：包含水平角、垂直角、夹角
位置公差：包含平行度、垂直度
形状公差：包含直线度、凸度、圆弧轮廓度
辅助生成：包含辅助点、辅助线、辅助圆
技术参数
|
项目 |
参数 |
||
|
测量范围 |
X轴驱动器 |
100mm |
|
|
Z1（传感器） |
40mm |
||
|
立柱行程 |
500mm |
||
|
指示精度 |
X轴 （L=X轴移动导轨距离） |
±(1.2+0.02L)μm |
|
|
Z1轴 （H=Z1轴方向测量高度） |
±(1.0+0.05H)μm |
||
|
角度 |
≤±1.5′ |
||
|
圆弧 （R=标准圆弧值） |
≤±(1.2+R/12)μm |
||
|
X轴 |
直线度 |
0.8μm /100mm |
|
|
分辨率 |
0.1μm |
||
|
传感器 |
类型 |
光栅传感器 |
|
|
分辨率 |
0.1μm |
||
|
测针形状 |
25μm 12° |
||
|
测针材质 |
硬质合金 |
||
|
测量方式 |
传感器移动 |
||
|
运动控制 |
导轨速度 |
0.02mm至6mm/s |
|
|
立柱移动速度 |
0.1mm至10mm/s |
||
|
测量速度 |
0.02mm至5.0mm/s |
||
设备尺寸
|
产品（Product） |
包装(Packing) |
总重量 (Wt.kg) |
体积 （CBM m³） |
||||||
|
Lx |
Ly |
Lz |
Wt(kg) |
Lx |
Ly |
Lz |
Wt(kg) |
||
|
1000 |
500 |
1680 |
350 |
960 |
96 |
96 |
50 |
400 |
0.88 |
使用要求
功率需求： AC 220V±10% 50Hz
环境要求：温度(T)：10～30℃；相对湿度(RH)：＜85%
安装地点无明显振源 单独地线
主要配置
|
部件名称 |
项目名称 |
数量 |
|
|
机械部分 |
主机仪器架 |
1 |
|
|
大理石工作台 |
1 |
||
|
直线导轨驱动器 |
1 |
||
|
电动立柱 |
1 |
||
|
光栅传感器 |
1 |
||
|
调整工作台 |
水平调整系统 外观尺寸：250*180*40mm 调整范围：15mm |
1 |
|
|
回转及角度调试系统 360度旋转 ±25角度倾斜 |
1 |
||
|
平口装夹系统 钳口宽：50mm 钳口深25mm |
1 |
||
|
校正标准件 |
1 |
||
|
测杆测针 |
Ф3*21mm R25μm 12°单切面测针 |
2 |
|
|
Φ8*150mm 测杆 |
1 |
||
|
电器部分 |
电器控制系统 |
1 |
|
|
品牌电脑 |
1 |
||
|
HP喷墨打印机 |
1 |
||
|
测量软件 |
1 |
||
|
资料 |
使用说明书 |
1 |
|
|
产品保修卡 |
1 |
||
|
产品装箱单 |
1 |
||
|
合格证 |
1 |
||
|
设备验收单 |
1 |
||
|
工具箱 |
1 |
||
安装、验收
1、安装与培训
1.1我公司负责在用户现场对设备行进安装和调试；
1.2在设备安装调试时对买方技术人员进行理论、实际操作及维修等培训，使用户技术人员掌握设备操作，能熟练使用设备进行检定工作，保证设备正常运行并能排除设备的一般故障和特殊保养。.
2、验收
2.1验收标准：按现行国家检定规程以及合同技术协议为准。
2.2验收项目：核对该设备的供货清单，如有漏项和短缺，我司负责免费补齐。
售后服务
质保期：设备安装验收合格之日起12个月内，但不超过发货之日起15个月。
质保期内：实行“三包”政策，公司负责为用户免费提供计量测试技术咨询服务。
质保期外：我公司提供终身优惠服务和技术支持，设备出现故障需要修理时，所换零件按成本价收取。我司有备品备件库，终身负责为用户以成本价提供备品备件服务。
服务响应时间：接到故障请求电话后，5小时内回应，我司通过电话、微信的方式指导买方排除故障；若故障仍不能排除，将在72小时内派技术人员上门解决问题。
图片欣赏

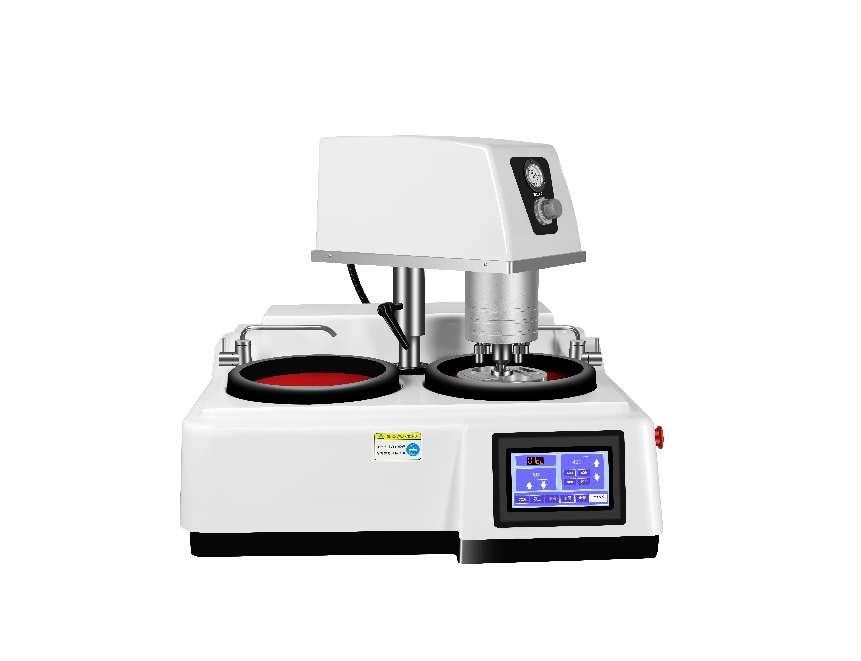

 双盘自动磨抛机LMP-3S |

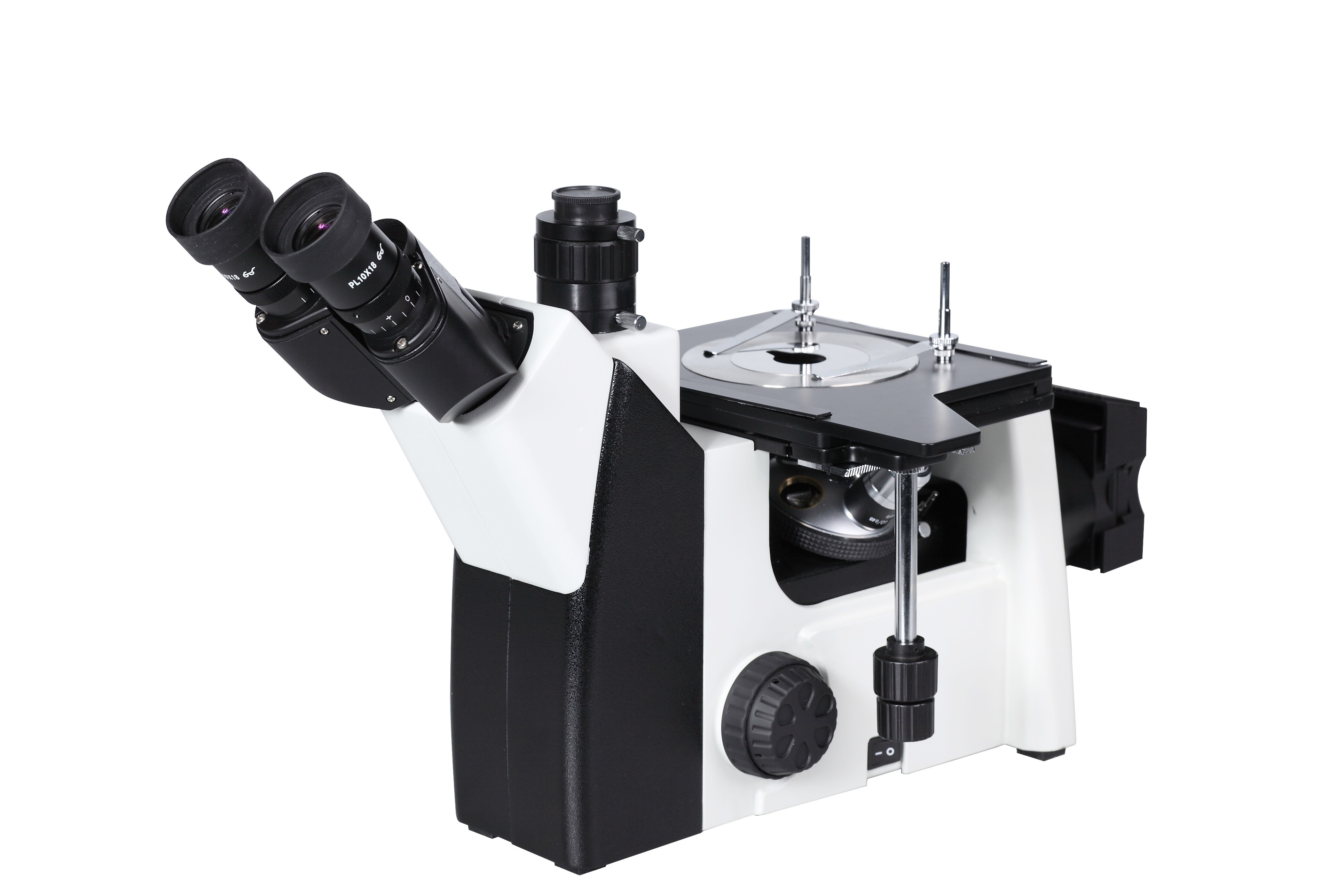

 三目倒置金相显微镜HYZX-20MW型 |

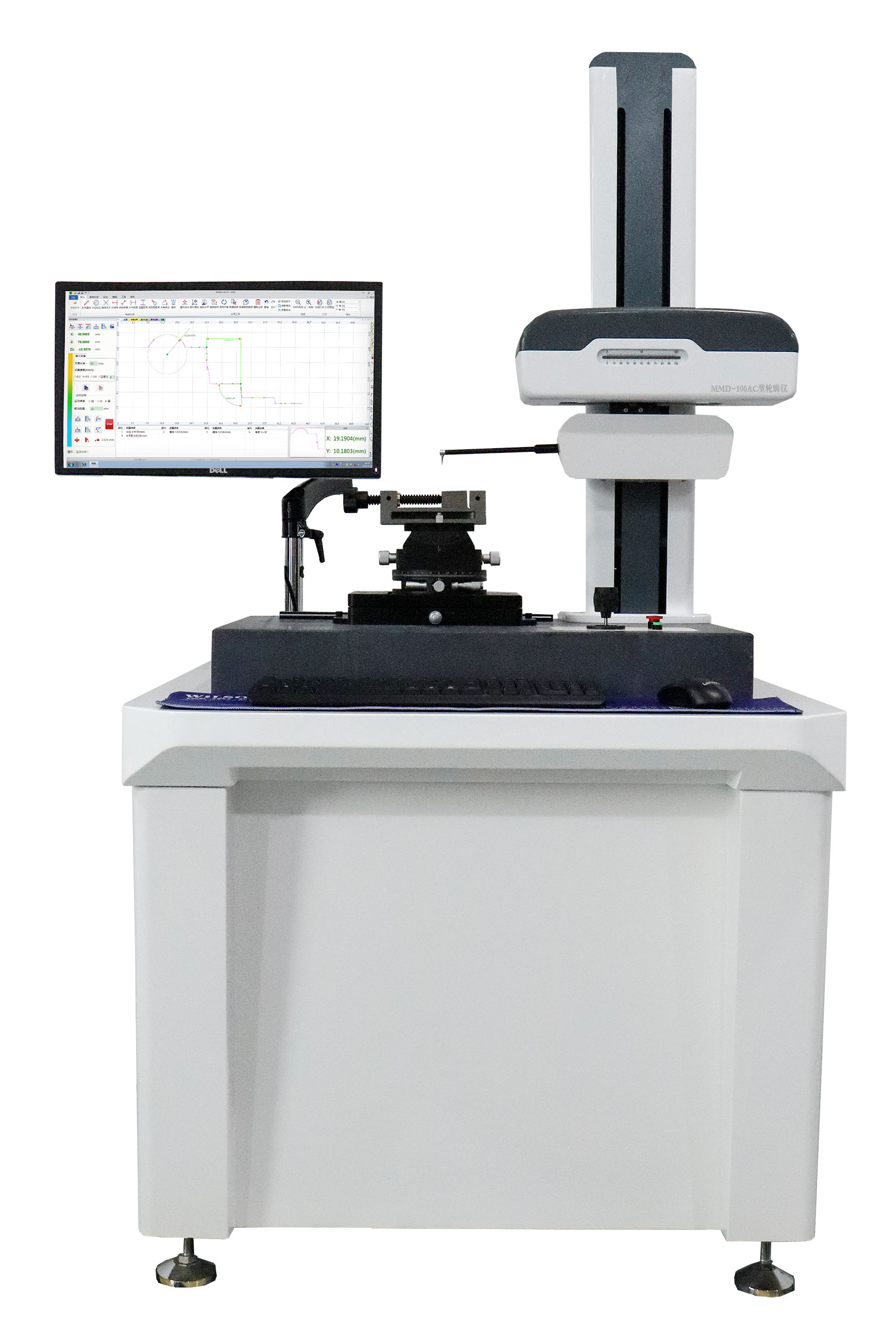

MMD-100轮廓仪技术方案 |
