详细介绍
仪器概述
SCY-41采用全新设计的无限远光学系统，可广泛应用于铸造、冶炼、热处理的研究，原材料检验或材料处理分析等多种检测的倒置显微镜。
l 舒适而简单的操作模式
为满足用户长时间的观察需求，SCY-41 使用低手位操作模式，配备了360°旋转双目观察筒，充分符合人体工程学观察模式
l 稳定而贴心的外观设计
思长约 SCY-41 机身采用全金属铸造，表面经防腐耐磨工艺处理，品质保证，坚实稳固。充分利用机身内置空间，放置仪器拆卸工具，通用于拆卸仪器的各主要部位，实用主义，收纳便捷。
l 前置倍率显示功能
前置物镜倍率显示功能，通过内置的倍率传感器，将当前倍率显示在仪器正前方，使研究工作更加便捷。
l 全新智能 ECO 系统
添加以环保、经济为理念的 ECO 红外感应系统，在显微镜长时间无操作的情况下，系统会自动关闭电源或重新开启，以节省能耗。
详细技术参数：
|
名 称 |
规 格 |
|
结 构 |
三目观察筒 ,45°倾斜 , 铰链组可 360°旋转 , 固定式目镜筒 , 瞳距调节范围 50-75mm, 两档式分光比 ：双目 : 三目 =100 ：0 或 0 ：100 |
|
放大倍数 |
50×～ 500×。
|
|
物 镜 |
无限远长工作距平场消色差金相物镜5X，10X，20X，50X |
|
目 镜 |
高眼点大视野平场目镜PL10X/22mm 。 |
|
测 微 尺 |
格值0.01㎜/1㎜。
|
|
载 物 台 |
三层机械移动平台，平台尺寸 ：240（W）×250（L），移动范围 50×50mm，双向线轨传动，右手低手位控制。 |
|
调焦机构 |
带明暗场切换装置 , 带可变视场光阑、孔径光阑，中心均可调；带滤色片插槽与偏光装置插槽 , 带灯源亮度指示条,带红外感应和物镜倍率显示功能 |
|
照明系统 |
采用外置式宽电压变压器 , 输入 100-240V, 输出 15V13.4A, 亮度连续可 |
|
光学系统 |
无限远色差校正光学系统。 |
|
偏光装置 |
起偏镜插板，固定式检偏镜插板，360°旋转式检偏镜插板 |
|
电 源 |
220VAC（50Hz） |
|
金相分析软件 |
金相自动分析系统JX2020版本 |
|
300万像素摄像 |
|
|
0.5X适配镜 |
|
|
测微尺 （精度为0.01mm） |
金相分析软件是我单位软件程部材料学相关专业人士开发，最新更新到2020版本，现有金相组织模块500个左右，覆盖了现有的大部分金相检验.详见金相模块目录。

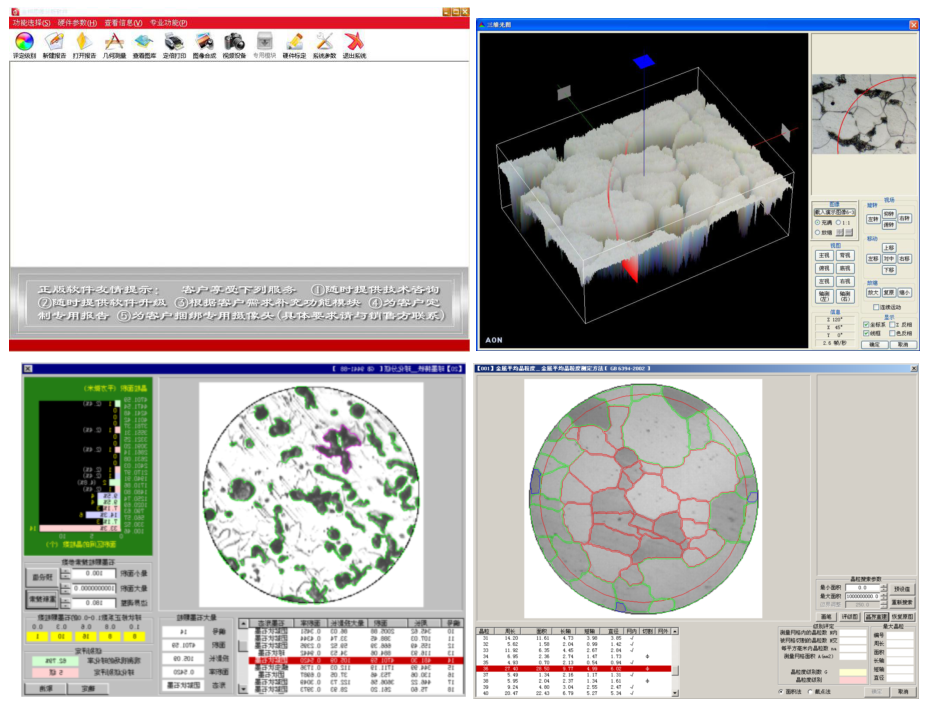

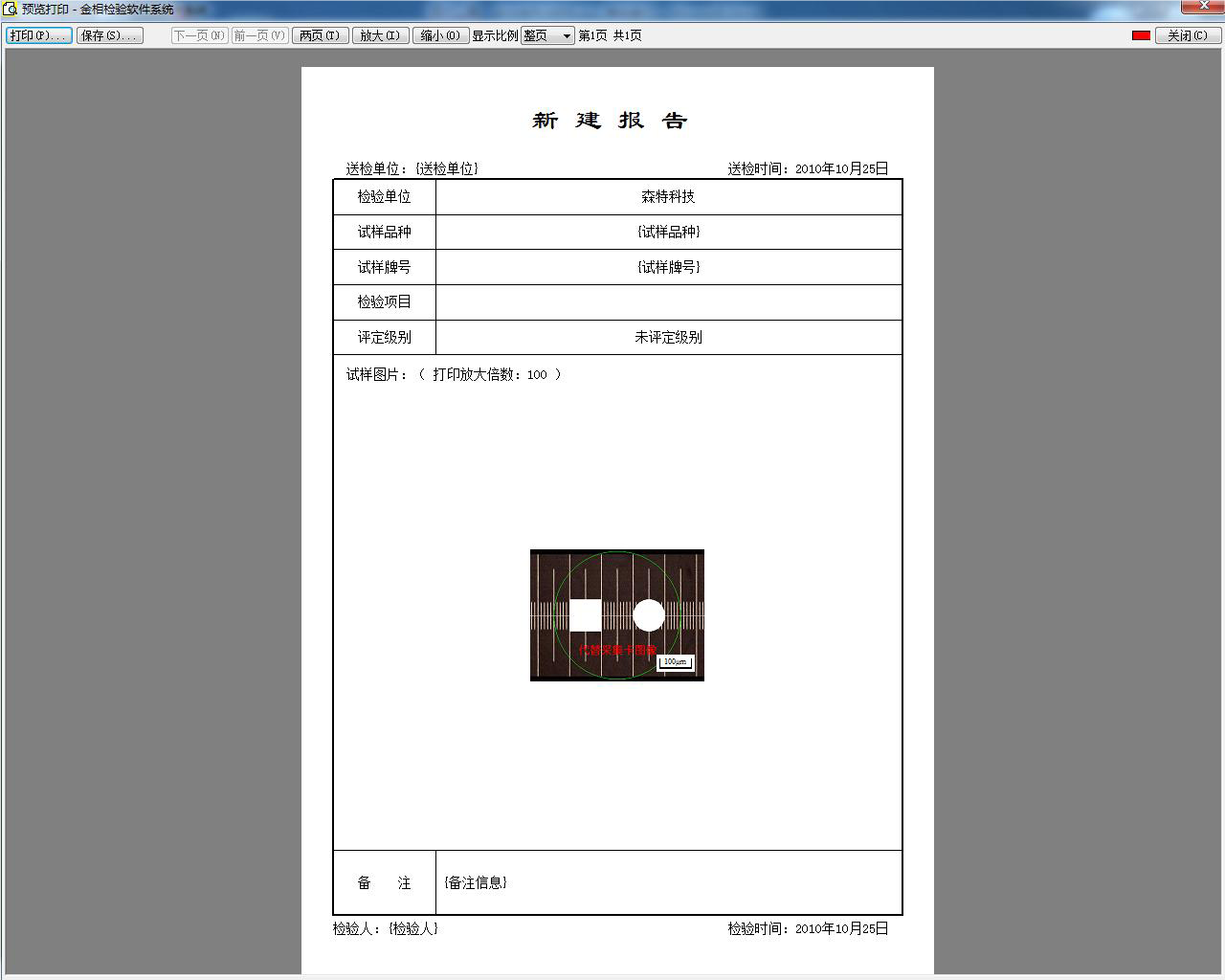

金相图像分析系统配置的“专业定量金相图像分析计算机操作系统”对采集的试样图谱进行处理和实时比对、检测、评级、分析、统计及输出图文报告。软件融合了当今先进的图像分析技术，为金相显微镜和智能分析技术的完美结合，系统测量、评定结果快速、正确，符合国标(GB) 和其它相关行业标准 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系统全部中文界面，简洁明了和操作方便，经过简单培训或对照使用说明书，就可自如操作。并为学习金相常识和普及操作提供了快捷方法。
主要功能：
图像编辑软件：图像采集，图像存储等十多种功能；
图像软件：影像增强，图像叠加等十多种功能；
图像测量软件：周长、面积、百分含量等几十种测量功能；
晶粒度测量评级（晶界提取，晶界重建、单相、双相、晶粒度测量、评级）；
非金属夹杂物测量、评级（其中包括硫化物、氧化物、硅酸盐等）；
珠光体、铁素含量测量、评级；球墨铸铁石墨球化率测量评级；
脱碳层、渗碳层测量，表面涂层厚度测量；
焊缝熔深度测量
铁素体、奥氏体型不锈钢中相-面积测量；
包含进行比对的近470种常用金属材料的金相图谱，适应绝大多数单位金相分析和检验的要求；
鉴于新材料和进口牌号材料的不断增加，对于软件中尚未录入的材料及评定标准，可以定制和录入。
系统组成：
1. 软件程序（光盘）； 2. 加密狗：USB型；
2. 300万高清数码摄像； 4. 0.5X适配镜接口；
5. 图像专用测微标尺，格值：0.01mm。
硬件运行环境：
WINDOWS 7； 32/64位系统. office 2007/2010.
电脑基本配置要求:
1.CPU: Intel Core 2 2.8GHz 或更高； 2、内存:2GB or more；
3、USB 接口:USB2.0或USB3.0接口； 4、显 示 器:19”或更高；
5、CD-ROM
标配清单
|
序号 |
名 称 |
数 量 |
备 注 |
|
1 |
主机 |
1 |
|
|
2 |
目镜观察头 |
1 |
|
|
3 |
10X平场目镜 |
2 |
|
|
4 |
5X物镜 |
1 |
|
|
5 |
10X物镜 |
1 |
|
|
6 |
20X物镜 |
1 |
|
|
7 |
50X物镜 |
1 |
|
|
8 |
弹性夹 |
1 |
|
|
9 |
载物台板 |
1 |
|
|
10 |
LED灯箱 |
1 |
|
|
11 |
0.5X适配镜 |
1 |
|
|
12 |
金相分析软件系统 |
1 |
|
|
13 |
摄像装置 |
1 |
|
|
14 |
0.01/1mm标尺 |
1 |
|
|
15 |
电源线 |
1 |
|
